大型角座阀（LPA系列） PRODUCTS

产品概要

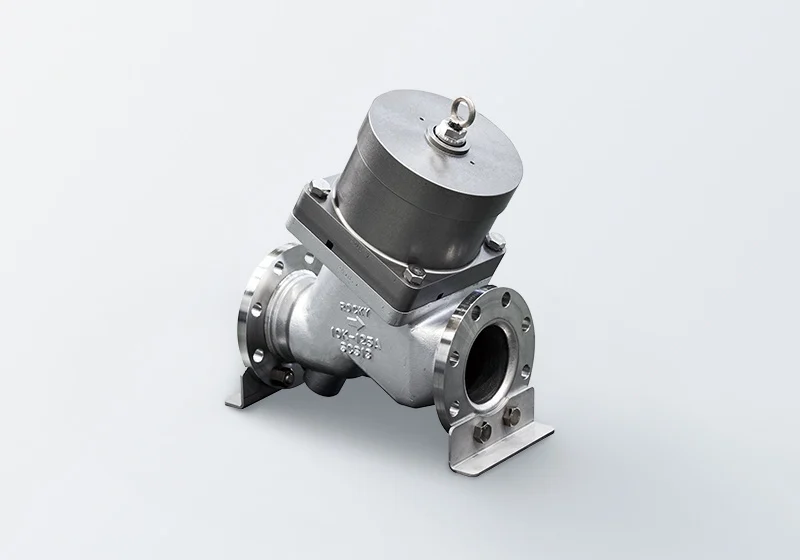

大型角座阀（LPA系列）

拥有空气驱动双动汽缸的大口径2通活塞阀，可用于钢铁厂水冷线上，如钢铁厂热轧机的层流冷却装置等。

下载各种资料

产品特色

POINT 易于维护的结构

维护阀门时，可无需拆除与主配管法兰连接的阀体，即可仅对汽缸部件进行更换。

POINT 双面使用可使使用寿命翻倍

耐磨性树脂片材制作的圆盘可在表面磨损后，换成反面使用。

主要规格

使用流体 水
最高使用压力 10K：1.4MPa
20K：2.0MPa
最高使用温度 80℃
操作气压 10K：0.4〜0.7MPa
20K：0.4〜0.6MPa（100Aは0.4～0.5MPa）
管接口规格 操作空气端口 10K Rc3/8（DN50～DN125）
Rc1/2（DN150、DN200）
20K Rc3/8（DN50～DN100）
1、2端口 法兰（JIS10K、JIS20K）



产品一览

外观 型号 尺寸 操作气压 管接口规格
LPA2232-J1P LPA2232-J1P DN50〜DN200 0.4〜0.7MPa 操作空气端口 Rc 3/8
（DN50～DN125）
Rc1/2
（DN150,200）
1、2端口 法兰
（JIS10K）
coming soon LPA2232-J2P DN50〜DN100 0.4〜0.6MPa
(100Aは0.4〜0.5MPa)		 操作空气端口 Rc 3/8
（DN50～DN100)
1、2端口 法兰
（JIS20K）



特殊规格

coming soon

附带用于保持阀门关闭状态的POC阀（特殊规格：Z3）

在关闭阀门状态下停止供气后，POC阀会暂时维持上气室的压力，防止阀座水压泄露。

coming soon

附带传感器支架（特殊规格：Z5）

该规格附带支架，可安装用于阀门开闭检测的接近传感器。
