轮胎硫化机专用阀门“ROCKY”系列
控制阀（DC系列） PRODUCTS

产品概要

DC1211

拥有带气压操作的膜片式驱动部的单阀座调节阀。
用于使用蒸汽的成型压力控制、或夹板及模套外壳的温度控制。

下载各种资料

产品特色

POINT 性能专为用于轮胎硫化机而优化

标准规格下就拥有夹板及模套外壳的温度控制所需的性能。另外，还可选配安装定位器，以用于精度要求更高的成型压力控制。

主要规格

使用流体 蒸汽
最高使用压力 1.7MPa
最高使用温度 210℃
操作气压 0〜0.13MPa
阀座泄漏量 IEC 65034-4; 2006 等级Ⅳ（0.01%额定Cv值）
管接口规格 操作空气端口 Rc 1/4、 NPT 1/4、 G 1/4
1、2端口 螺纹（Rc、 NPT）
法兰（JIS20K、 ASME Class 300、 DIN PN40）



产品一览

外观 型号 尺寸 运转 管接口规格
DC1211 DC1211 DN15〜DN40 气开型 螺纹
DC1212 DC1212 DN15〜DN40 气开型 法兰
DC1221 DC1221 DN15〜DN25 气关型 螺纹
DC1222 DC1222 DN15〜DN25 气关型 法兰



特殊规格

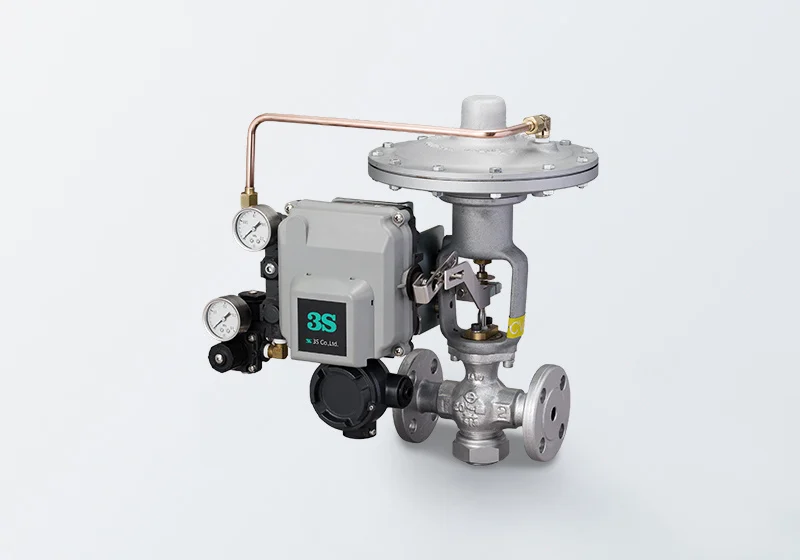

DC1212

附带机械式电气定位器
（特殊标记：Z11（标准温度规格）、Z12（高温规格））

通过直接检测阀杆位置，反馈给DC阀的控制压力，可实现比无定位器的标准规格精度更高的流量/压力控制。
