轮胎硫化机专用阀门“ROCKY”系列
肘节接头（LJ系列） PRODUCTS

产品概要

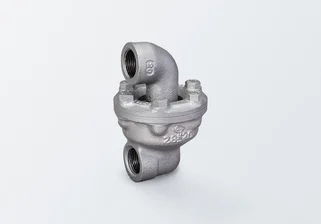

LJ1221

用于可动配管与固定配管之间的配管万向节。
用在中心机构或夹板的配管上。

下载各种资料

产品特色

POINT 理想的内部结构

球状接头的球面与内置球的球面处于同一中心上，因此能准确地返回原位，不会对配管施加过大的力。另外，弹簧使用的是碟簧，不论正反旋转都不会对弹簧施加过大的力，而且偏心由内置球和球面垫圈承担，所以负荷是垂直的。这是理想的弹簧使用方式。

POINT 使用寿命长的密封结构

球状接头的球面上进行过镀硬铬，会进一步提高与密封圈PTFE的密封性，延长使用寿命。如希望进一步提高密封圈的寿命，也可选配碳纤维PTFE。

主要规格

使用流体 蒸汽、燃气、温水、冷水
最高使用压力 3.2MPa
最高使用温度 205℃
连接规格 端口　螺纹(Rc、NPT)
可动范围 可动型　±6°～10°
固定型　±1°



产品一览

外观 型号 尺寸 管接口规格

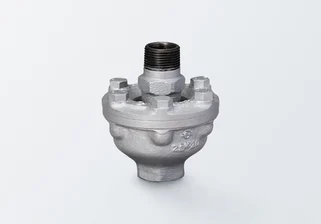

LJ1111 LJ1111：可动型
LJ1112：固定型		 DN15～50 阀体形状 直
球状接头形状 直

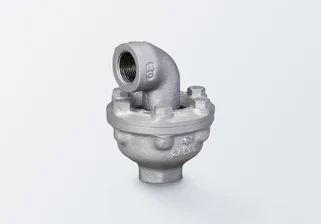

LJ1121 LJ1121：可动型
LJ1122：固定型		 DN15～50 阀体形状 直
球状接头形状 斜向
LJ1211 LJ1211：可动型
LJ1212：固定型		 DN15～50 阀体形状 斜向
球状接头形状 直
LJ1221 LJ1221：可动型
LJ1222：固定型		 DN15～50 阀体形状 斜向
球状接头形状 斜向



特殊规格

coming soon

接液部（SUS规格（特殊标记：XY）

通过将接液部（阀体&球状接头&球面垫圈）的材质变更为不锈钢，增强耐腐蚀性。
＊DN15与DN50没有SUS规格

coming soon

碳密封环（特殊标记：Z1）

将玻璃纤维PTFE变更为碳纤维PTFE，可进一步延长密封圈的寿命。
＊DN50系列只有Z1规格。
