轮胎硫化机专用阀门“ROCKY”系列
2通/3通活塞阀（TPC系列） PRODUCTS

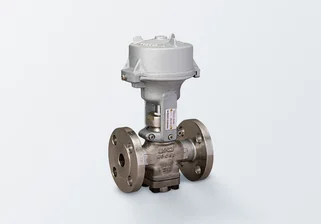

TPC2312

该活塞阀作为气压运转式驱动部，拥有弹簧复位式单动汽缸，包括用于开闭流路的2通型和用于切换流路的3通型。

POINT 简单的拆分组装

为便于拆分组装，我们考虑到了维护的每个细节，如卡口结构的汽缸安装、无需特殊冶具的张紧螺栓，阀体固定使用防松螺母等。

POINT 使用寿命长的汽缸部

汽缸部使用独创结构的PTFE密封圈，耐热性能优秀，使用寿命长。

POINT 长期防漏的特殊结构压紧部

压紧填料由2个高密封性的V型垫圈（材质：PTFE）和配置在其间的1个耐磨性V型垫圈（材质：碳石墨PTFE）构成，与螺旋弹簧的自紧结构结合，从而实现长期防漏的结构。

POINT 卓越的密封性能

阀体的底座部使用高压缩强度的碳纤维PTFE，能维持对高温高压流体的高密封性。

使用流体	蒸汽、燃气、温水、冷水
最高使用压力	3.2MPa
最高使用温度	205℃（特殊规格：240℃）
操作气压	0.25〜0.35Mpa
管接口规格	操作空气端口	Rc 1/4、 NPT 1/4、 G 1/4
	1、2、3端口	螺纹(Rc、 NPT) 法兰(JIS20K、ASME Class 300、DIN PN40)

外观	型号	尺寸	流路	管接口规格

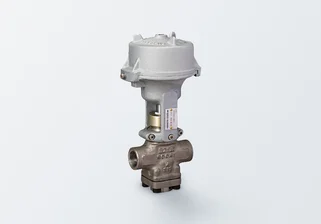

	TPC2311	DN08〜DN40	3通型	1、2端口	螺纹
				3端口	螺纹
	TPC2312	DN15〜DN40	3通型	1、2端口	法兰
				3端口	螺纹

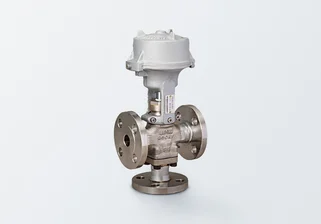

	TPC2313	DN15〜DN40	3通型	1、2端口	法兰
				3端口	法兰
	TPC2211	DN08〜DN40	2通型常闭式(NC)	1、2端口	螺纹
				3端口	下盖或附带丝堵的下侧阀座法兰
	TPC2212	DN15〜DN40	2通型常闭式(NC)	1、2端口	法兰
				3端口	下盖或附带丝堵的下侧阀座法兰
	TPC2221	DN08〜DN25、 DN40	2通型常开式(NO)	1、2端口	螺纹
				3端口	下盖
	TPC2222	DN15、 20、 25、 40	2通型常开式(NO)	1、2端口	法兰
				3端口	下盖
	TPC1312	DN50、 65、 80	3通型	1、2端口	法兰
				3端口	螺纹
	TPC1313	DN50	2通型常闭式(NC)	1、2端口	法兰
				3端口	法兰
	TPC1212	DN50、 65、 80	2通型常闭式(NC)	1、2端口	法兰
				3端口	附带丝堵的下侧阀座法兰或下盖
	TPC1222	DN50	2通型常开式(NO)	1、2端口	法兰
				3端口	下盖

coming soon

延长压紧部的防漏寿命（特殊规格：Z51）

专为延长在严苛使用环境下压紧部的防漏寿命而设计，如以数秒循环进行开闭动作的废液排放专用阀门，或外压蒸汽供给专用阀门等。

coming soon

附带限位开关（特殊规格：Z24）

该规格装有限位开关，用于检查阀门的开闭动作。

coming soon

附带阀门开启检测专用传感器（特殊规格：Z39）

NC规格的阀门装有接近传感器，会在阀门打开时检测安装在活塞上的销规。
